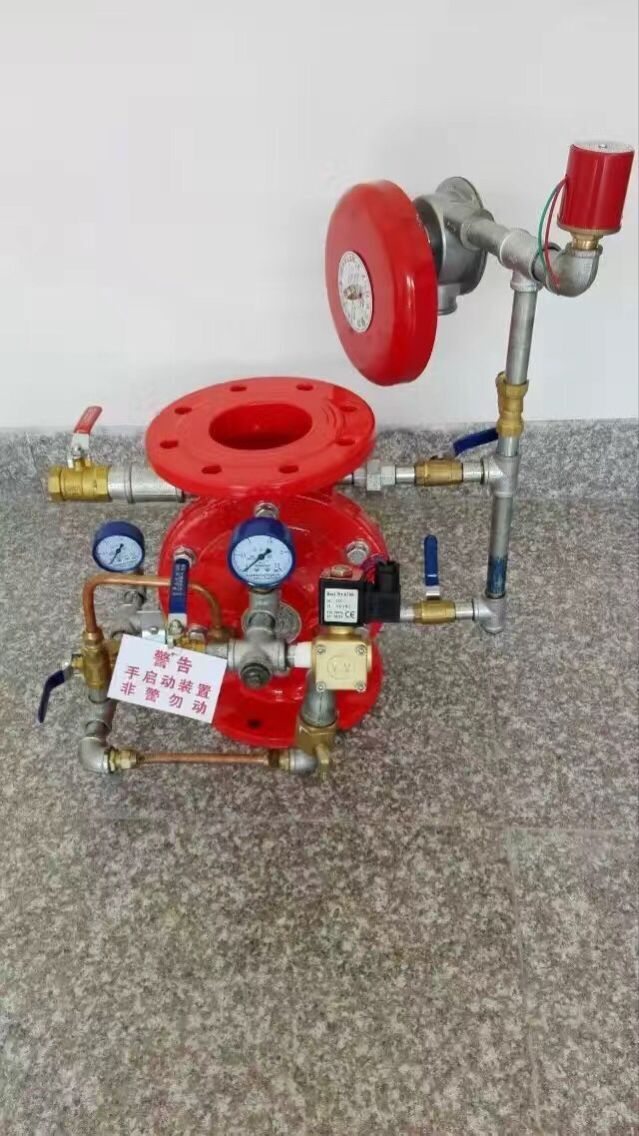

雨淋报警阀的阀腔分为上腔、下腔和控制腔（又称膜片腔或侧腔）三部分。控制腔与供水主管路和启动管路连通，供水管路上的水压推动控制腔中的膜片和驱动杆顶紧阀片锁定杆，把阀瓣锁定在阀座上，使下腔水不能进入上腔。启动管路自动或手动泄压时，控制腔压力迅速降低，使驱动杆在阀片锁定杆的力矩，阀瓣开启，水进入管网，开始喷头喷水。
　　阀体的上腔连接自动滴水球阀，平时供水侧渗漏到系统侧的水经滴水球阀自动排出，灭火时滴水球阀自动关闭。阀体下腔连接排水管，作为系统排空之用。供水主管和控制腔的连接管上装有节流阀，启动管路泄水时，由于节流阀的作用，补进的水少于泄出的水，使控制腔水压下降，阀瓣开启。
